電梯檢驗檢測：自動扶梯墜落防護要求與措施探討

原文刊登于《中國電梯》雜志2020年第23期

作者：武星軍，劉英杰/廣州特種機電設備檢測研究院

摘要：分析了自動扶梯的墜落傷亡事件的種類，重點關注由于行為人的不安全行為導致的事件；總結了現有建筑和自動扶梯標準對墜落防護的要求，給出典型的墜落防護措施，并對墜落防護裝置法規標準的改進提出修改建議。

關鍵詞：自動扶梯；墜落；防護措施

截至2019年底，全國在用電梯總量約710萬臺，以廣州市自動扶梯和自動人行道(以下統稱為自動扶梯)約占電梯總量比例的11.6%估算，全國在用自動扶梯約82萬臺。自動扶梯是典型的垂直交通工具，在方便乘客出行的時候，其自身的安全以及其與建筑的接口的設置安全，也是保障乘客安全的重點內容。自動扶梯屬于機電類特種設備，乘客站在運行的梯級上，雖然具有較高的安全水平，但是其偶發的墜落事故，容易引起人們對自動扶梯是否安全的擔心，激起電梯行業和政府監管部門對自動扶梯墜落防護的思考。

自動扶梯的墜落防護安全措施目前主要有3種類型：一類是設置在自動扶梯出入口處的護欄等防護裝置，通過護欄起到一定的阻擋作用以降低沒有監護人看管的兒童偶爾趴在扶手帶上玩耍被扶手帶帶起或者由于人們無意靠在扶手帶上被扶手帶帶起引起的墜落事件的概率。第二類是設置在自動扶梯外蓋板上的防爬裝置，通過阻止人員在扶手帶外側的攀爬，以減少墜落事件概率。第三類是對自動扶梯梯級行進段加裝防墜落欄桿或安全墻幕，以降低乘客乘坐自動扶梯時由于站立不穩等原因發生的墜落事件概率。目前少數商場和機場使用管理單位自行實施加裝該防護裝置，但法律法規沒有明確該裝置的要求。

1   典型的自動扶梯墜落事件

自動扶梯的墜落事件偶有發生，而且墜落事故屬于最危險的傷害，不可避免地造成人員傷亡，發生墜落事件后對乘運人員的家庭往往是致命的打擊，國內媒體報道的典型墜落傷亡事件如下。

事件一：2015年5月19日，東莞一男孩跟隨姨夫和小表哥在商場玩。兩個孩子在商場亂跑，小男孩看表哥下了自動扶梯，男孩雙手抱住一側扶手帶下行，結果從1樓跌落至負-1樓，當場昏迷，經搶救脫離生命危險。

事件二：2016年7月8日上午，大慶市某居民懷抱其子到該區一購物廣場乘坐自動扶梯，當自動扶梯行至2樓至3樓中途，兩人一同跌落1樓大廳。小孩當場死亡，該居民受重傷被送往醫院，后經搶救無效身亡。

事件三：2016年11月11日下午，一女子抱著一男嬰從上海某廣場乘坐自動扶梯下行，剛踏入自動扶梯的時候，由于沒有站穩，導致嬰兒從手中滑出，直接墜落樓下，男嬰搶救無效死亡。

事件四：2018年8月9日，一男孩獨自在孝感某商場3樓自動扶梯扶手帶處玩耍，其父母和姐姐在不遠處的按摩椅處休息。男孩被扶手帶帶起，墜入-1樓，經120急救中心現場搶救無效后死亡。

事件五：2019年3月30日下午13:00左右，在東莞某廣場，一女子單手抱著嬰兒乘坐自動扶梯，由于身體失去平衡，瞬間懷里的嬰兒從3樓的自動扶梯掉了下去，嬰兒死亡。

國外也有類似的事件發生，典型案例如下。

事件六：2017年2月份，烏茲別克斯坦某商場發生一起悲劇，母親在乘坐自動扶梯下行時由于衣服被梯級夾住，她打了個踉蹌結果把抱著的嬰兒摔了出去，墜落高度大概有12m多，小孩當場死亡。

事件七：2018年5月10日，印度某商場發生一起悲劇，父母乘坐自動扶梯時失手將10個月女兒掉下，女兒不幸身亡。

2   自動扶梯墜落防護的法規標準要求

墜落防護裝置是否能較好地發揮作用，具有較大的安全防護能力，首先需要滿足甚至高于現有法規標準的最低安全防護水平要求。

2.1   出入口護欄裝置的法規標準要求

自動扶梯大多屬于建筑里面運行的機電設備，所以必須考慮建筑方面和產品本身的安全要求。在建筑方面，GB?50352《民用建筑設計通則》已從2005版修訂到2019版，GB?50352-2019第6.9.2條第(3)款明確了自動扶梯與樓層地板開口部位之間應設防護欄桿或欄板。而防護欄桿的設置要求，GB?50352的2005版與2019版也有所不同。GB?50352-2005第6.6.3條要求：陽臺、外廊、室內回廊、內天井、上人屋面及室外樓梯等臨空處應設置防護欄桿，并應符合下列要求規定：(1)欄桿應以堅固、耐久的材料制作，并能承受載荷規范規定的水平載荷；(2)臨空高度在24m以下時，欄桿高度不低于1.05m，臨空高度在24m及24m以上(包括中高層住宅)時，欄桿高度不應低于1.1m。GB?50352-2019第6.7.3條要求：陽臺、外廊、室內回廊、內天井、上人屋面及室外樓梯等臨空處應設置防護欄桿，并應符合下列要求規定：(1)欄桿應以堅固、耐久的材料制作，并能承受GB?50009《建筑結構載荷規范》及其它國家現行相關標準規定的水平載荷；(2)臨空高度在24m以下時，欄桿高度不低于1.05m，臨空高度在24m及24m以上(包括中高層住宅)時，欄桿高度不應低于1.1m。上人屋面和交通、商業、旅館、醫院、學校等建筑臨開敞中庭的欄桿高度不應小于1.2m。從GB?50352對護欄要求修訂上看，2019版新標準對自動扶梯護欄尤其是交通、商業等公共聚集區域的中庭的欄桿高度提高了要求，從原來的1.1m提高到了1.2m,增強了護欄的防墜落能力。

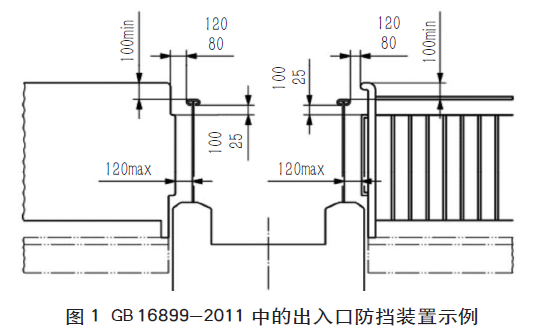

在自動扶梯產品安全要求方面，關于自動扶梯的護欄設置，自動扶梯制造和安裝主要執行GB?16899-2011《自動扶梯和自動人行道的制造與安裝安全規范》。GB?16899-2011在附錄A第A.2.7條對出入口防護裝置(護欄)作出了相應的規定。具體內容為：如果人員在出入口可能接觸到扶手帶的外緣并引起危險，例如從扶手裝置處跌落，則應采取適當?shù)念A(yù)防措施(參見圖1中的示例)。例如：設置固定的阻擋裝置以阻止進入該空間；在危險區域內，由建筑結構形成的固定護欄至少增加到高出扶手帶100mm，并位于扶手帶外緣80mm至120mm之間。

在圖1中明確規定：(1)危險區域內出入口防護最高端垂面與扶手帶外緣的水平距離為80～120mm；(2)危險區域內出入口防護與扶手帶下緣之間的垂直距離為25～100mm；(3)危險區域內出入口防護與護壁板之間的距離最大不超過120mm；(4)危險區域內出入口防護必須高出扶手帶表面至少100mm。

GB?16899-2011并未直接明確規定護欄的最高高度，只是在扶手帶高度的基礎上增加了最少100mm的要求，目前自動扶梯廠家生產的自動扶梯產品，從梯級踏面到扶手帶的高度為0.9m、1.0m、1.1m等多種尺寸，這樣就導致了實際上最低的護欄高度有可能是0.9m+0.1m=1.0m，小于GB?50352-2019公共樓宇中庭1.2m的最小高度要求，存在較大的墜落風險。

美國ASME?A17.1-2019《電梯和自動扶梯安全規范》第6.1.1條要求自動扶梯的開口要防止乘客的墜落，具體符合第九部分的相關標準，其中包括美國的《國防建筑規范》(簡稱《IBC法令》)，其中第10章第1?015部分對護欄的高度和強度進行了要求，要求護欄的高度不低于1.07m，護欄的強度符合相應法令要求。

2.2   防爬裝置的法規標準要求

在自動扶梯產品安全要求方面，關于自動扶梯防爬裝置的設置，GB?16899-2011第5.5.2.2條要求：扶手裝置應沒有任何部位可供人員正常站立。如果存在人員跌落的風險，應采取適當措施阻止人員爬上扶手裝置外側。為確保這一點，自動扶梯和自動人行道的外蓋板應裝置防爬裝置，防爬裝置位于地平面上方(1?000±50)mm，下部與外蓋板相交，平行于外蓋板方向上的延伸長度不應小于1?000mm，并應確保在此長度范圍內無踩腳處。該裝置的高度應至少與扶手帶表面平齊。

美國ASME?A17.1-2019第6.1.3.3.13條要求臨空的自動扶梯加裝防爬裝置，并且要求防爬裝置的高度也是高于地面1?000mm。

2.3   全程的防墜落欄桿的加裝法規標準要求

挪威是第一個要求自動扶梯增加沿著扶手帶方向設置防墜落裝置的國家，2010年挪威政府通過TEK10法令，要求地面高度3m以上的自動扶梯都需要配置防墜落防護裝置。蒂森電梯公司2006年就開發出一種名為玻璃安全幕墻(safe curtain)的防墜落裝置，該裝置高出扶手帶300mm。據媒體介紹，蒂森電梯公司占挪威75%的自動扶梯份額，防墜落防護裝置大大降低了挪威的墜落事件，效果良好。

在日本自動扶梯的檢驗中，如果自動扶梯因高處存在墜落風險，要求加裝全程護欄裝置同時要求加裝墜落物攔截網。

國內的全程護欄裝置的法規標準還在探討中，但是某些商場、機場管理者已經在安裝該裝置了。

3   現有自動扶梯防墜落措施的設置

3.1   出入口護欄的設置

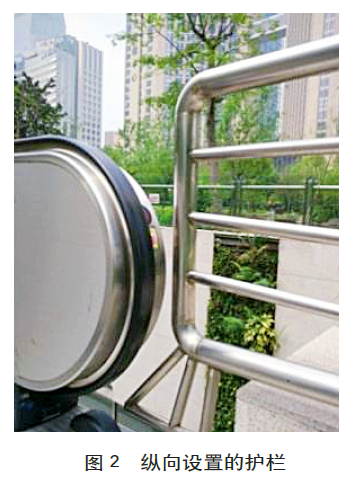

典型的出入口護欄設置如圖2所示，這種設置是按照現行國家標準GB?16899-2011的要求設置，某種程度上防止了墜落事故，起到了一定的防墜落作用，但是護欄的高度直接影響防護的效果。

3.2   防爬裝置的設置

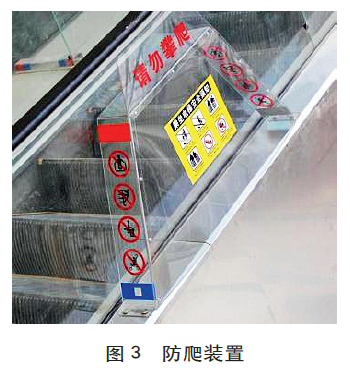

典型的防爬裝置如圖3所示。2012年后，各單位按照國家質檢總局的要求，大部分自動扶梯都加裝了防爬裝置，但是某些加裝單位和自動扶梯使用管理單位對防爬裝置固定的強度、防爬裝置與扶手帶的距離(至少80mm)等參數設計檢查不夠細致，有時由于距離不符合要求偶發夾人事件。按照產品設計風險評價準則，設備增加的安全防護裝置不應該給設備帶來新的風險或者帶來的新風險處于可接受的水平，使用單位也應加強該裝置的管理和維護。

3.3   全程的墜落防護欄桿裝置的設置

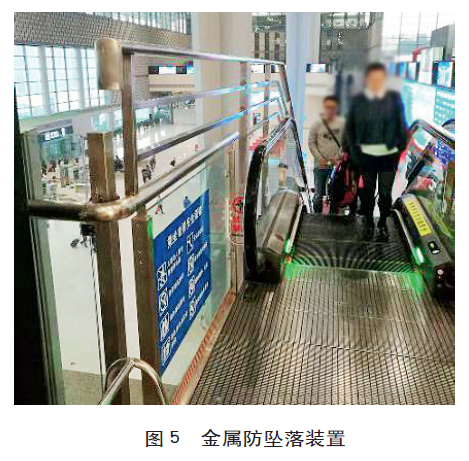

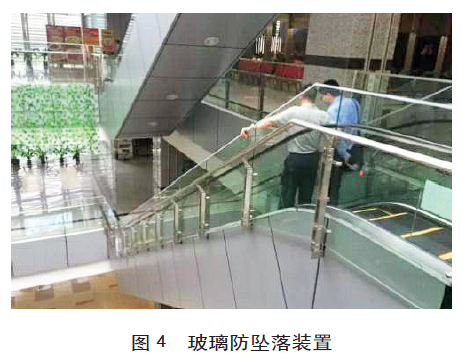

由于目前有的自動扶梯扶手帶高度只有0.9m，某些商場、機場從防止乘客乘坐自動扶梯可能產生墜落風險的角度出發沿自動扶梯的運行方向加裝了墜落防護裝置，常見的防護型式如圖4、圖5所示，這在一定程度上避免了乘客在乘運過程中尤其是下行時由于不穩發生墜落的風險。

在商場、機場等自動扶梯使用管理單位加裝自動扶梯全程防墜落裝置的時候，由于沒有注意遵守原來的安全規范或進行充足的安全評估，可能帶來新的風險。

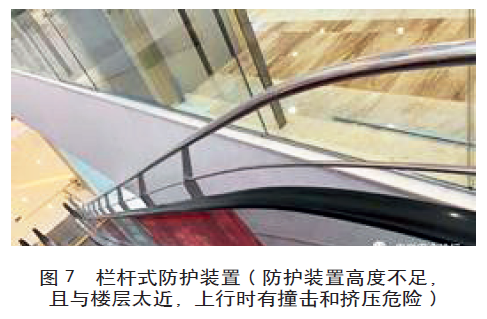

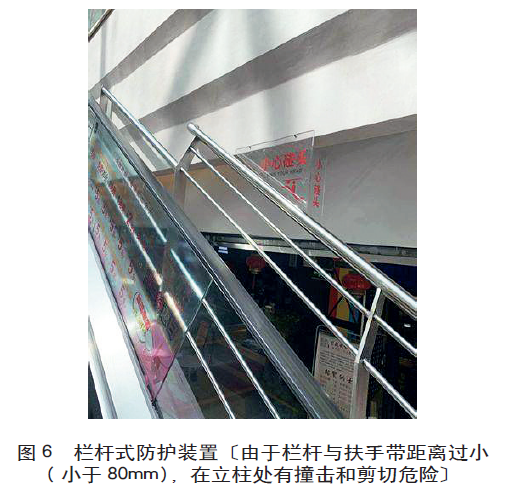

比較常見的新風險如護欄裝置與扶手帶距離過小、護欄裝置高度不足、固定不牢靠等風險，具體見圖6、圖7、圖8。(這部分內容主要參考江蘇省特檢院蘇州分院李杰峰高工提供的資料)。

基于我國目前的使用環境，除了大力宣傳以外，合理地提高開放型自動扶梯和自動人行道的防墜落措施十分必要。

4   自動扶梯防墜落裝置的設置建議

自動扶梯扶手帶與梯級踏面高度涉及到乘客的安全，而自動扶梯廠家有不同的扶手帶高度的自動扶梯產品(如0.9m、1.0m、1.1m)，現有GB?16899-2011只對護欄相對扶手帶的最低高度進行要求，可能出現護欄高度只有1m的防墜落護欄，建議后續GB?16899的修訂中結合GB?50352-2019的相關要求，對商場、交通、學校等區域使用的護欄提出相對踏面的絕對值要求，如設定最低高度為1.3m。

對于加裝的防爬裝置，建議加強關注其固定強度要求，以及注意其與扶手帶的距離要求避免夾人。

對于全程的墜落防護欄桿裝置，由于乘客在上下自動扶梯時，尤其是乘坐自動扶梯下行時由于站立不穩等原因容易引發墜落事故，國內外已經發生多起墜落傷亡事件，建議GB?16899后續修訂的時候，為提升乘客安全，在臨開敞中庭的場合新裝自動扶梯需增設全程墜落防護裝置。另外裝置高度建議為1.3m，理由為建筑標準中護欄的要求1.2m，墜落主要發生在自動扶梯下行，由于人會向前傾斜，因此建議在1.2m的基礎上再增加0.1m。

對于新安裝自動扶梯，建議在運行方向全程加裝高度不低于1.3m的防墜落裝置(防護欄桿或安全玻璃幕墻)。對于在用自動扶梯，如果自動扶梯是臨開敞中庭設置且自動扶梯高度較高，也建議增設類似的防墜落防護裝置。

5   結語

在本文中，筆者討論了自動扶梯墜落事故的典型原因，同時給出了由于行為人的不安全導致的自動扶梯事件；分析了現有自動扶梯墜落防護的法規標準要求，指出現有自動扶梯護欄的設置高度和設置位置可能存在的隱患，同時指出了自動扶梯運行全程加裝防墜落裝置的典型應用和要求。電梯行業應加強這方面的討論和研究，爭取早日形成共識，在相關自動扶梯法規標準修訂時增加防墜落裝置的要求。

參考文獻

[1]?GB?16899-2011,自動扶梯和自動人行道的制造與安裝安全規范[S].

[2]?GB?50352-2005,民用建筑設計通則[S].

[3]?GB?50352-2019,民用建筑設計通則[S].

[4]?ASME?A17.1-2019/CSA B44:19,Safety code for elevator and escalator[S].

[5]?賴躍陽,自動扶梯加裝防墜落措施探討[J].中國電梯,2019,30(20),28-33.
