作者：戴亮豐/廣東省特種設備檢測研究院中山檢測院

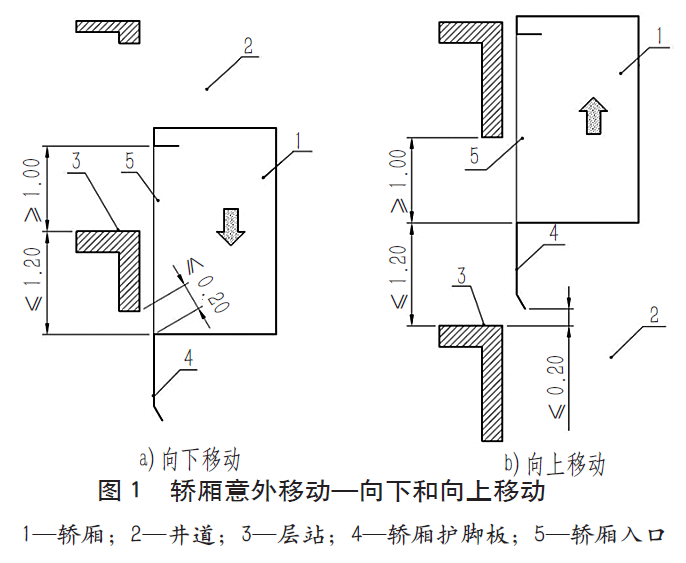

GB?7588-2003《電梯制造與安裝安全規范》第1號修改單第9.11條規定，電梯應配備轎廂意外移動保護(以下稱UCMP)裝置，以防止電梯?？繉诱厩移綄娱_門時，或在開鎖區域內開門狀態下，因轎廂發生不受控制的意外移動而對進出轎廂的乘客造成傷害。UCMP裝置包括3個子系統，分別是檢測子系統、制停子系統、自監測子系統。電梯安裝完成投入使用后，對UCMP裝置進行檢驗測試，驗證其功能是否可靠有效并滿足標準要求，是電梯檢驗機構，以及電梯維保機構開展電梯檢驗和日常維護保養工作的重要內容。1 現行檢規對UCMP的檢驗內容與要求TSG?T7001-2009《電梯監督檢驗和定期檢驗規則—曳引與強制驅動電梯》第1號修改單附件A第8.3項對UCMP功能的檢驗要求規定如下：“轎廂在井道上部空載，以型式試驗證書所給出的試驗速度上行并觸發制停部件，僅使用制停部件能夠使電梯停止，轎廂的移動距離在型式試驗證書給出的范圍內。”為了實現上述檢驗要求，UCMP型式試驗證書會給出2個參數，即用于最終檢驗的試驗速度和對應試驗速度的允許移動距離。檢規所規定的檢驗方法，其思路是在電梯檢驗現場復現型式試驗證書上的上述兩個參數，即轎廂必須以型式試驗證書給定的試驗速度上行時觸發制停部件，然后測量轎廂制動距離是否在證書標注的允許移動距離之內。結合GB?7588-2003第1號修改單對UCMP的要求，筆者認為上述檢驗方法存在幾方面的問題。2 現行檢規規定的UCMP檢驗方法存在的問題2.1 型式試驗證書給出的“對應試驗速度的允許移動距離”可能與被檢電梯的實際情況不符在此有必要先厘清一下型式試驗證書上“允許移動距離”和“制停距離”的關系。TSG?T7007-2016《電梯型式試驗規則》中第T3.2條定義了“制停距離”，即“是指在制停子系統(即制停部件)制停過程中，轎廂從開始減速到完全停止所經過的距離”，但未對“允許移動距離”作出解釋。GB?7588-2003第9.11.5條對UCMP的要求規定如下。該裝置應在下列距離內制停轎廂(見圖1)：a)與檢測到轎廂意外移動的層站的距離不大于1.20m；b)層門地坎與轎廂護腳板最低部分之間的垂直距離不大于0.20m；c)按5.2.1.2設置井道圍壁時，轎廂地坎與面對轎廂入口的井道壁最低部件之間的距離不大于0.20m；d)轎廂地坎與層門門楣之間或?qū)娱T地坎與轎廂門楣之間的垂直距離不小于1.00m。

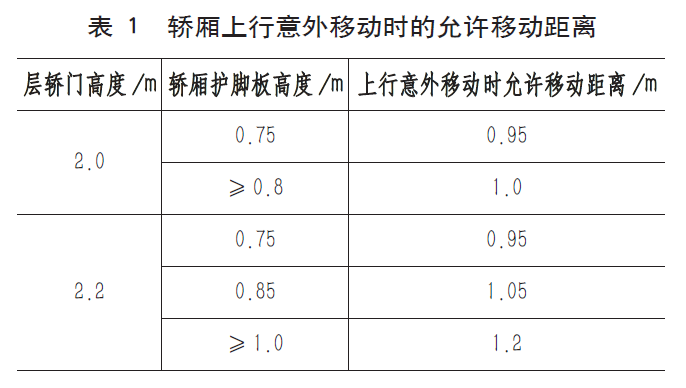

轎廂載有不超過100%額定載重量的任何載荷，在平層位置從靜止開始移動的情況下，均應滿足上述值。根據GB?7588-2003要求，當轎廂發生意外移動，UCMP使轎廂停止時，以轎廂平層位置為基準，移動后的轎廂在井道中的相對位置必須滿足相關尺寸的要求?！霸试S移動距離”的含義應該是“UCMP使移動轎廂制停且轎廂位置滿足GB?7588-2003要求時，轎廂所允許移動的最大距離”，其中包含了轎廂從平層開始向上或向下移動到最終完全停止的所有移動距離。該“允許移動距離”與電梯所在井道的結構(指井道上層門地坎與下層門門楣的高度)和轎廂結構(指轎廂護腳板高度、層轎門高度)相關。針對某臺已安裝完成的特定電梯，滿足標準要求的轎廂意外移動時的“允許移動距離”是固定不變的。但針對不同的電梯，當其層轎門高度、轎廂護腳板高度以及井道上層門地坎與下層門門楣的高度中任何參數發生變化時，其轎廂意外移動時的允許移動距離就可能發生變化。現以圖1b)為例，對于采用同一套UCMP裝置的電梯，當其轎廂護腳板高度、層轎門高度發生變化時，滿足標準要求的轎廂上行意外移動時的“允許移動距離”的變化情況見表1。

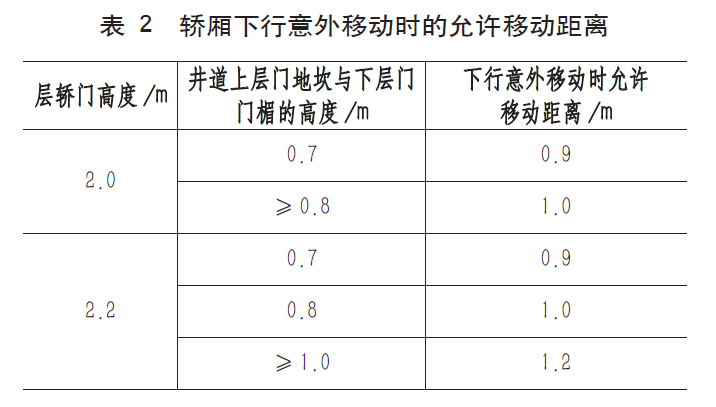

再以圖1a)為例，同樣是采用同一套UCMP裝置的電梯，當其井道上層門地坎與下層門門楣的高度發生變化時，滿足標準要求的轎廂下行意外移動時的“允許移動距離”的變化情況見表2。

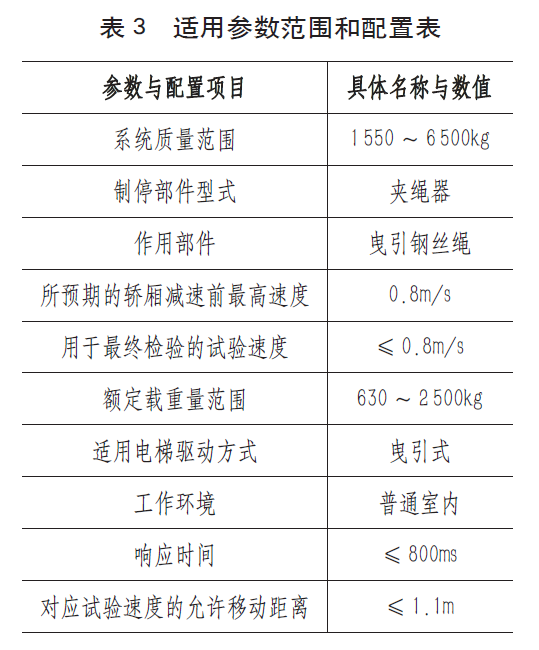

表3為一份UCMP型式試驗證書的參數范圍和配置表(與原證書信息一致)。根據證書上給定的參數信息，這臺電梯以0.8m/s試驗速度進行UCMP試驗時，如果制停部件的制停距離不超過1.1m，應判定為合格。但根據GB?7588-2003第9.11.5b)條要求：層門地坎與轎廂護腳板最低部分之間的垂直距離不大于0.20m。假如現場這臺電梯的轎廂護腳板高度為0.75m，則轎廂上行意外移動時，UCMP動作后，以轎廂平層位置為基準，轎廂向上意外移動的允許移動距離僅為0.95m，顯然與型式試驗證書提供的數據不相符。
由以上分析可見，每臺電梯發生意外移動時，轎廂“允許移動距離”是由現場井道和轎廂實際結構決定的。用于型式試驗的樣梯，其井道和轎廂結構也決定了樣梯轎廂意外移動發生時的“允許移動距離”。型式試驗證書所標注的“對應試驗速度的允許移動距離”，應該是根據樣梯的實際“允許移動距離”，在考慮了檢測子系統的檢測距離及響應時間，制停部件的響應時間，制停部件機械動作時轎廂可能出現的最大制動初速度等多個參數后，經過公式計算和速度換算之后的數值。試驗時的制停初速度不同，對應的允許制停距離也不同，這就是型式試驗證書所給出的對應試驗速度的“制停距離”應該小于“對應試驗速度允許移動距離”的判定思路。從TSG?T7007-2016第T5.3項可知，型式試驗機構應當對申請單位提交的技術資料進行審查，確認是否符合本規則和相關標準的要求，其中包括用于最終檢驗的試驗速度及對應試驗速度下允許移動距離的相關計算。由此可以推斷，申請單位依據樣梯結構計算樣梯發生意外移動時的“允許移動距離”，型式試驗機構依據申請單位提供的數據對UCMP功能是否滿足要求進行驗證。但型式試驗證書并沒有提供試驗樣梯的轎廂和井道結構，檢規所規定的檢驗方法沒有考慮樣梯的結構尺寸與實際檢驗電梯存在不一致的情況，可能導致檢驗結果與實際情況不符。2.2 該檢驗方法不是對UCMP系統整體功能的驗證UCMP裝置是個集合系統，其功能由檢測子系統、制停子系統、自監測子系統3個子系統配合完成。從檢規附件A第8.3項要求來看，第8.3(1)項是針對制停子系統的試驗和性能要求，第8.3(2)項是針對自監測子系統的試驗要求，唯獨缺少對檢測子系統的驗證。檢測子系統是檢測轎廂是否發生意外移動，并觸發制停部件的前提條件，即使制停和自監測都正常有效，如果檢測子系統不能有效工作，不能可靠檢測到轎廂的意外移動并觸發制停部件，制停子系統性能再好又有什么意義？同時，檢測子系統對意外移動的檢測距離和響應時間，還有制停子系統的動作響應時間這幾個重要參數的變化也會對被檢電梯的實際移動距離產生影響，但現場配備的檢測子系統和制停子系統的上述性能參數是否與型式試驗證書給定的信息一致，卻無從驗證。因此，在不能確定影響UCMP整體功能的諸多相關聯的性能及參數是否有效且與型式試驗證書上的測試數據一致時，僅根據其制停子系統的制停性能是否滿足型式試驗證書的要求作為UCMP是否滿足要求的判定依據，也是不合適的。2.3 該檢驗方法的現場可操作性面臨不少現實困難無論電梯監督檢驗，還是定期檢驗時，以該方法對UCMP進行檢驗，均必須以型式試驗證書給出的試驗速度對UCMP進行制停試驗，并核對“對應試驗速度的允許移動距離”，給現場檢驗可操作性帶來諸多困難。還是以表3的型式試驗證書適用參范圍和配置表為例，證書上注明“用于最終檢驗的試驗速度≤0.8m/s”，現場檢驗可能面臨著以下兩個方面問題：(1)如果這是一臺額定速度為0.5m/s的電梯，現場如何進行試驗速度為0.8m/s的試驗？(2)如果該電梯的檢修運行速度是0.3m/s，當配合的電梯維保人員沒有該電梯的手持調試操作器或不會使用該操作器時，該電梯的UCMP檢驗該如何進行？監督檢驗時，UCMP型式試驗證書由電梯廠家提供，當型式試驗證書給定的試驗速度與檢修運行速度不一致時，廠家也會安排技術人員全力配合，通過手持調試操作器對檢修運行速度進行修改，使檢驗人員可以按檢規要求完成檢驗。但定期檢驗時，電梯技術資料已移交到使用單位，檢驗時的配合人員也換成了電梯維保公司的維保人員，要求使用或維保單位能在現場檢驗時提供每臺電梯相對應的UCMP型式試驗證書的難度很大，當證書給定的試驗速度與檢修速度不一致時，維保人員未配備手持調試操作器，或者不具備使用手持調試操作器對檢修速度進行修改的能力是普遍現象，導致檢驗人員對該項目的檢驗可能無法順利進行。綜上所述，現場檢驗的電梯，因其井道和轎廂結構可能與型式試驗時的樣梯存在差異，導致被檢電梯發生轎廂意外移動時的“允許移動距離”有所不同?，F(xiàn)行檢驗方法僅要求對被檢電梯制停子系統的制停距離與型式試驗證書給定信息進行一致性核對，由此進行檢驗結果判定，在邏輯上是不合適的。同時，當前檢驗方法未要求對檢測子系統的性能進行驗證，所檢電梯檢測子系統是否可靠有效，檢測子系統的檢測距離和響應時間以及制停子系統的響應時間等重要參數是否同時滿足型式試驗證書的要求，無從知曉。此外，每次對UCMP的檢驗均需要提供對應的UCMP型式試驗證書進行核對，并可能需要將檢修速度修改為試驗速度，可操作性存在困難。筆者認為，GB?7588-2003第9.11.5條才是對在用電梯UCMP檢測和制停功能是否滿足要求的最客觀的綜合判定，允許移動距離應以實際井道和轎廂構造來確定，其本質只是制停后轎廂與井道之間的位置關系，理應以此位置關系作為現場檢驗時的判定標準。筆者建議對現行UCMP檢驗方法進行修改，可要求電梯制造企業為出廠電梯標配一種操作簡單的UCMP試驗裝置。當轎廂空載或滿載位于平層位置時，通過操作該裝置控制電路打開工作制動器，利用轎廂和對重兩側重力差最大的兩種極端情況，模擬最真實的轎廂意外移動場景，直接驗證UCMP檢測子系統是否自動檢測到轎廂的意外移動并觸發制停子系統，制停子系統被觸發后是否及時動作并制停轎廂。當轎廂制停后，再根據GB?7588-2003第9.11.5條的規定對轎廂在井道中的位置進行測量，判定是否滿足要求。
