電梯檢驗檢測：電梯主機編碼器故障判斷方法?。ńㄗh收藏）

電梯圈 電梯圈 2022-07-15 20:42 發表于山東

由于編碼器導致的電梯故障，實際現場維保中不算是少數，編碼器故障種類有很多，但總體可以分為兩個大類：一、編碼器使用問題（包裝制造，運輸磕碰，安裝過程的不規范操作以及后續維保的不規范）二、是外界對信號傳輸?shù)母蓴_。常用的編碼器一般是海德漢編碼器，下文介紹了幾個編碼器故障的案例：

案例1：一臺電梯，平層不準確在運行行程中有"騰一騰"的振動現象，現場無法排除故障，后來經過我們檢查，發現編碼器連接線有破損，更換連接線后故障消除。

案例2：一臺電梯在進行空轎廂安全鉗--限速器聯動試驗后出現了異?，F(xiàn)象，電梯選層起動后爬行約50mm，便停止。通過排查是編碼器與變頻器的信號連接先有虛接現象。

案例3：1臺變頻異步電梯在運行中經常突然停梯，然后自動平層后又可正常運行，經檢查該故障不是因為制動回路不良所引起，也不是安全回路及門鎖回路瞬間通斷所導致，而是因為編碼器嚴重磨損導致電梯在運行中產生信號突然中斷的現象所致。

案例4：1臺電梯檢修運行正?？燔囘\行時轎廂強烈的振蕩，電梯有規律地上下抖動特別是多層運行時這種現象尤為明顯，在檢查電梯主回路及驅動單元之后仍未找到真正原因，經詢問業主，得知是有人在機房清除雜物后，電梯開始出現上述現象，后對曳引機及控制柜外圍著重進行檢查發現裝在尾部用于測速反饋的PG接地銅皮扭曲變形使得電梯在運行中電機軸與編碼器的軸套不同心，后重新加工1片連接銅片，更換后故障現象消除。
圖片
編碼器碼盤損壞
圖片
編碼器主軸磨損
圖片
編碼器線損壞
圖片

圖片

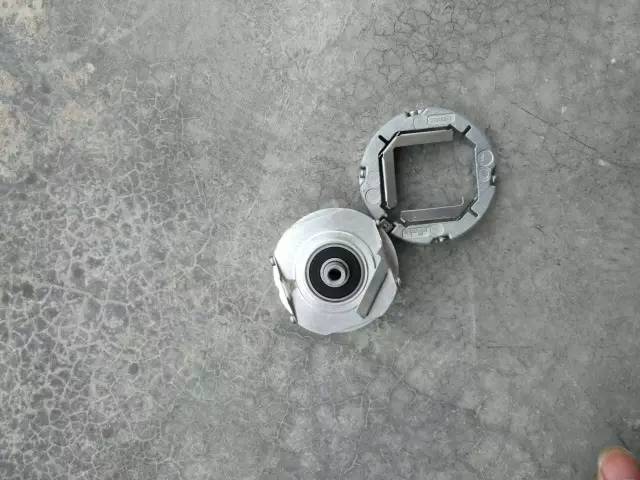

現場編碼器磕碰，導致編碼器損壞
　　
通過上述案例我們發現無論是編碼器信號線虛接、碼盤磨損、編碼器軸套與電機軸不同心等，都會造成編碼器信號采集的丟失，而這類故障都會引起電梯的非正常運行。

判斷編碼器故障，在現場沒有信號干擾的情況下，最簡單辦法就是，現場正反轉編碼器，通過觀察變頻器有無信號反饋，如有信號反饋，則編碼器正常，如沒有反饋，則編碼器有故障。
